网线接线顺序图解 正确接法步骤详解

在家庭宽带网络安装过程中，水晶头的正确接线至关重要。水晶头内部需容纳八根不同颜色的导线，只有严格按照标准顺序排列并固定，才能确保网络信号稳定传输。许多用户因接线错误导致网速下降或无法联网，因此掌握规范的接线方法尤为关键。下面将详细解析网线接线的全流程操作。

网线接线标准步骤解析：

完整操作指南：

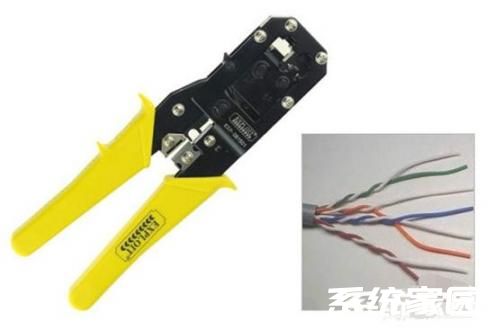

1、准备工作：使用专业网线钳或剪刀，剥除约2厘米的网线外皮，使内部八根彩色导线完全裸露。注意避免损伤线芯绝缘层，剥线长度需精准控制，过长会导致线材散乱，过短则影响插入深度。

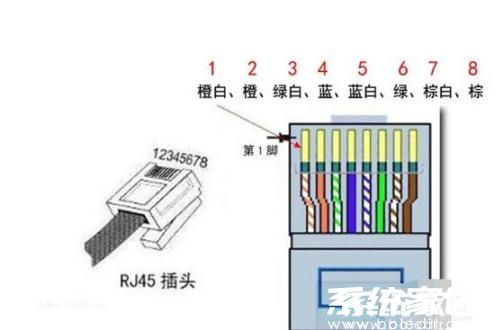

2、线序排列：将八根导线按国际通用T568B标准整理：橙白相间线为首位，依次为纯橙色、绿白相间、纯蓝色、蓝白相间、纯绿色、棕白相间及纯棕色。此顺序必须严格遵循，任何错位都会导致信号串扰。排列后用网线钳垂直剪裁，确保所有线头平齐无毛刺。

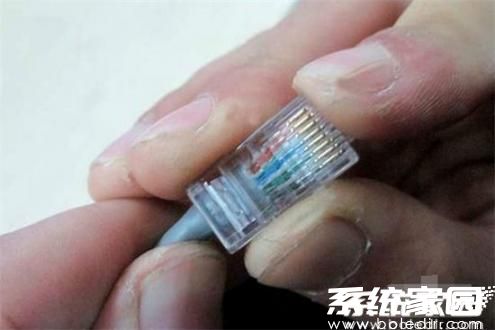

3、水晶头安装：手持水晶头使塑料弹片朝下，用力将整理好的线束插入插槽。需确保每根导线抵达水晶头金属触片底部，外皮至少进入水晶头0.5厘米。此过程切忌扭转线材，可通过透亮外壳检查线序是否正确。

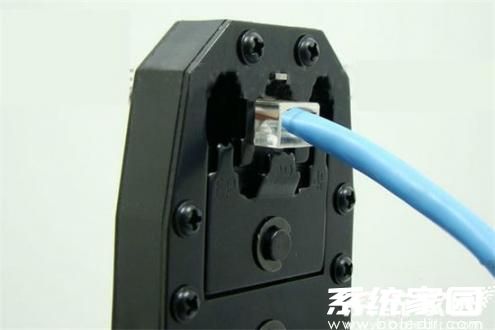

4、压接定型：将水晶头完全置入网线钳压接口，双手紧握钳柄压合到位。当听到清脆"咔嗒"声即表示金属刀片已刺穿线芯绝缘层与铜芯导通。压接力度需适中，过度用力可能损坏水晶头内部结构。

5、终端制作：重复上述步骤制作网线另一端水晶头。双端制作完成后建议进行连通性测试，可使用简易测线仪观察信号灯是否按1-8顺序全亮，避免因个别线序错误返工。

关键注意事项：

线序选择需统一：T568B为最常用标准，若制作跨接网线（如电脑直连电脑），则需一端采用T568B另一端采用T568A标准。日常设备连接均采用两端相同的接线方式。

工具选择要点：劣质网线钳可能导致压接不牢，建议选用带8P刀口的专业工具。操作时保持线材平直，避免线芯在插槽内交叉重叠。

故障排查技巧：当网络连接异常时，首先检查水晶头金属触点是否氧化，线序是否错位。常见故障如绿白线与蓝线位置颠倒，会导致百兆网络降为十兆传输速率。

线材选用建议：超五类线适用于百兆网络，千兆网络需选用六类线。剥线时注意区分抗拉纤维，切勿将其与导线一并剪除影响线材强度。

通过上述标准化操作流程，可有效提升网线制作成功率。规范接线不仅能保障网络传输效率，还能延长设备使用寿命。建议初次操作者在废线上多次练习，熟练掌握压接力度和线序排列技巧。网络布线看似简单，实则每个细节都影响最终使用体验。
